En tant que dispositif de combinaison principal d'un système photovoltaïque, le coffret de combinaison joue un rôle crucial : il constitue le point de départ de l'alimentation électrique d'une centrale photovoltaïque. Le choix des composants clés du coffret de combinaison a un impact direct sur sa stabilité opérationnelle. Par conséquent, lors de la construction d'un système photovoltaïque, le choix du coffret de combinaison est un élément incontournable.

❒ Importance du boîtier de combinaison

L'importance du coffret de raccordement réside dans son rôle de point de départ de l'alimentation électrique d'une centrale photovoltaïque. Le choix de ses composants a un impact significatif sur la stabilité . Sa position centrale dans le système photovoltaïque signifie que toute défaillance d'un équipement peut entraîner une instabilité de l'ensemble du système ; il doit donc faire l'objet d'une attention particulière lors de la conception et du choix.

❒ Structure et principe

Un coffret de raccordement PV CC, équipé des dispositifs de protection nécessaires, permet la connexion en parallèle des chaînes photovoltaïques. Il connecte les chaînes photovoltaïques en parallèle et est équipé de fusibles et de parafoudres pour plus de sécurité . Cet équipement est généralement déployé en extérieur et exige au  un indice de protection IP65.

❒ Niveau de protection

Étant donné que l'équipement est généralement placé dans un environnement extérieur, avoir un niveau de protection IP65 ou supérieur est une exigence de base pour garantir que l'équipement peut fonctionner normalement dans diverses conditions extérieures.

02Sélection des composants clés

❒ Sélection des fusibles

Dans l'application des coffrets de raccordement PV CC, le choix des fusibles est crucial. La réglementation chinoise en la matière n'étant pas encore complète, nous pouvons nous référer aux dispositions pertinentes du Code national de l'électricité des États-Unis ( NEC , édition 2011 ). Pour les systèmes de raccordement PV CC à terre flottante, il est recommandé d'installer des fusibles sur les pôles positif et négatif des chaînes. Ces fusibles doivent être conformes aux normes NEC pour les pôles positif et négatif et avoir une tension nominale d' au moins 1 500 V.

❒ Calcul du courant de court-circuit

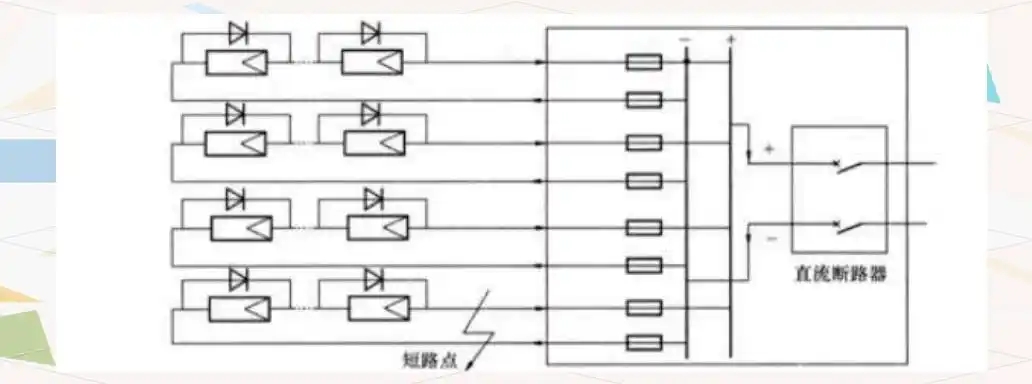

Dans un coffret de raccordement PV CC, si le courant de court-circuit de chaque chemin est Icc ( Icc désigne ici le courant de court-circuit du module en conditions STC ), alors en cas de court-circuit entre les bornes positive et négative d'une chaîne, le fusible de chaîne supportera un courant de ( n-1 ) Icc . Par exemple, si le coffret de raccordement PV CC comporte 24 chemins, en cas de court-circuit sur l'une des chaînes, le fusible de chaîne supportera un courant de 23 Icc .

❒ Disjoncteur CC

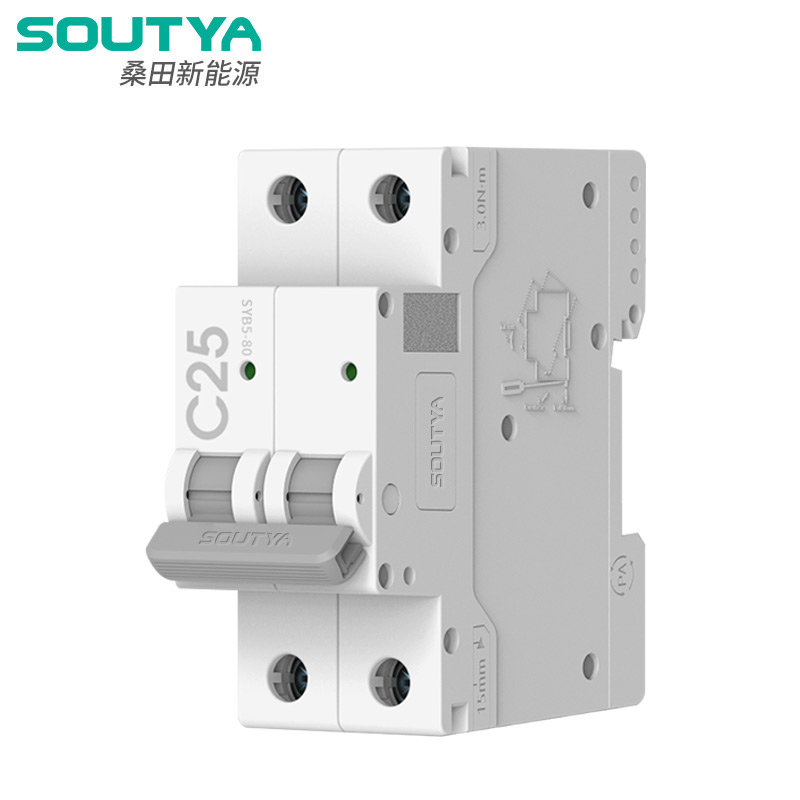

Dans un coffret de raccordement photovoltaïque CC, un disjoncteur CC est un dispositif de protection essentiel, généralement utilisé pour protéger le courant de sortie de plusieurs groupes connectés en série-parallèle. Pour répondre aux exigences de tension de tenue de 1 500 V/1 000 V, un disjoncteur CC 4P ou 3P est généralement utilisé .

03Protection et surveillance contre la foudre

❒ Sélection du parafoudre

Pour garantir un fonctionnement sûr du système, un parafoudre (SPD) doit être installé à la sortie du coffret de raccordement PV CC. Ce dispositif doit assurer une double protection contre la foudre positive et négative, et ses spécifications doivent être strictement conformes aux exigences en vigueur. Le SPD doit avoir une capacité de décharge élevée et une fonction de déconnexion , et le niveau de protection total doit être inférieur à 4 kV en cas de connexion en série .

❒ Dispositif de surveillance

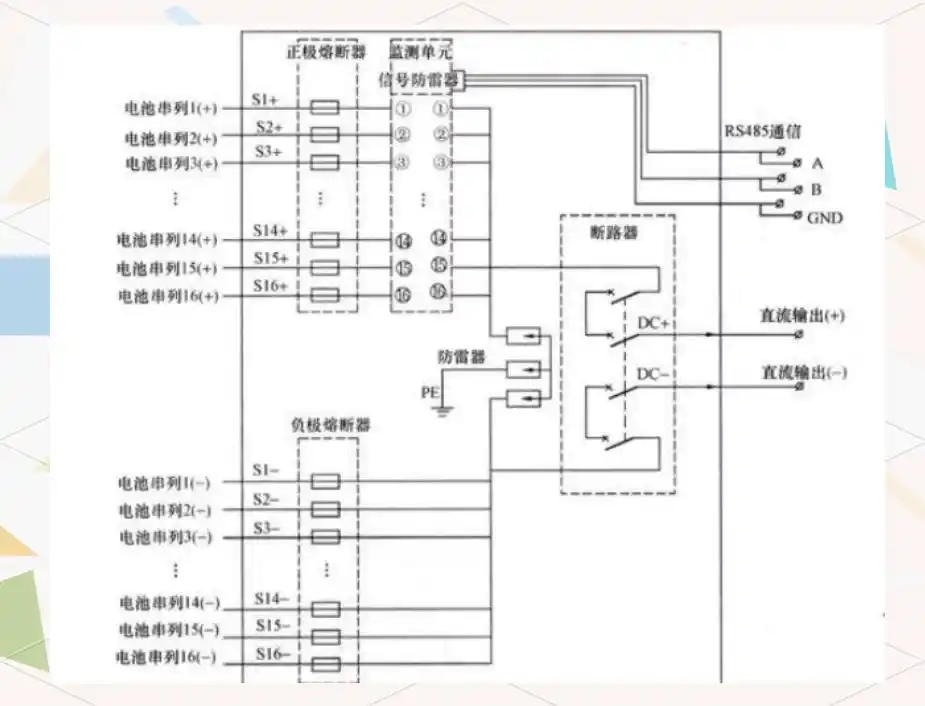

Afin de permettre aux utilisateurs de surveiller avec précision et en temps réel l'état de fonctionnement des chaînes photovoltaïques et ainsi de garantir le bon fonctionnement du système de production d'électricité solaire photovoltaïque, les coffrets de raccordement PV DC sont généralement équipés de dispositifs de surveillance. Ces dispositifs doivent être capables de surveiller en temps réel des paramètres tels que le courant et la tension, et d'assurer un fonctionnement stable grâce à une alimentation autonome et une protection contre la foudre par communication . La communication 485 est utilisée. Pour éviter que les surtensions causées par la foudre induite ne pénètrent dans le coffret de raccordement PV DC via les lignes de communication, un parafoudre de signalisation doit être installé à l'interface 485 .
