| Configuration |
||
 |
 |
 |
| Parasurtenseur CC*2 | Fusible CC*12 pièces |
Disjoncteur CC*2 |
| SYS5-40P/2P ▶ Tension de fonctionnement maximale : 1500 V CC
▶ Norme de mise en œuvre : IEC/EN 61643-31
▶ Courant de décharge maximal : 40 kA
|
SYF5-32P
▶ Avec indication lumineuse, jugez clairement l'état du fusible
▶ Tension de fonctionnement nominale : 1000 V CC
▶ Spécifications du noyau du fusible : 10x38mm, 20A
|

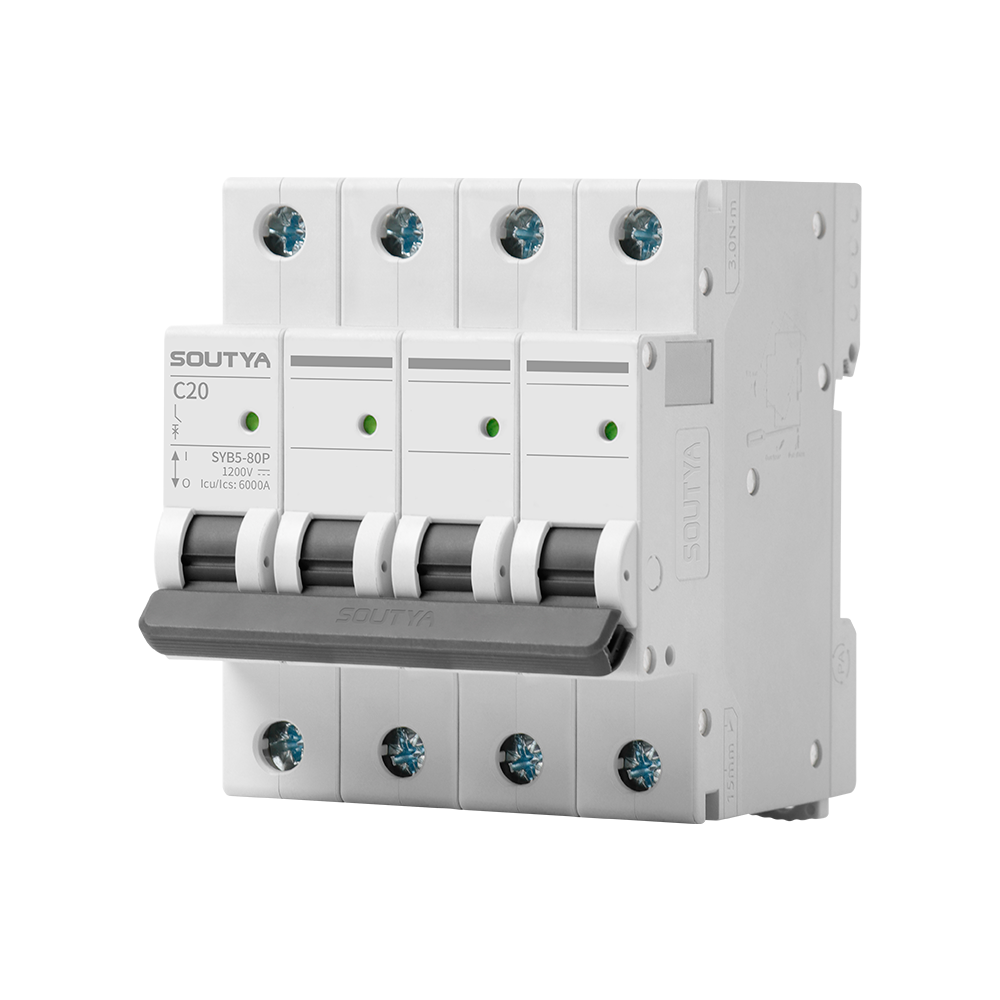

SYB5-80P/4P
▶ Protection contre les surcharges et les courts-circuits
▶ Non-polarité, protection bidirectionnelle, câblage plus facile
▶ Norme de mise en œuvre : IEC/EN60947-2
|
| Spécification | Entrée 6 voies/sortie 2 voies 500 V CC/1 000 V CC (Configuration 2) |

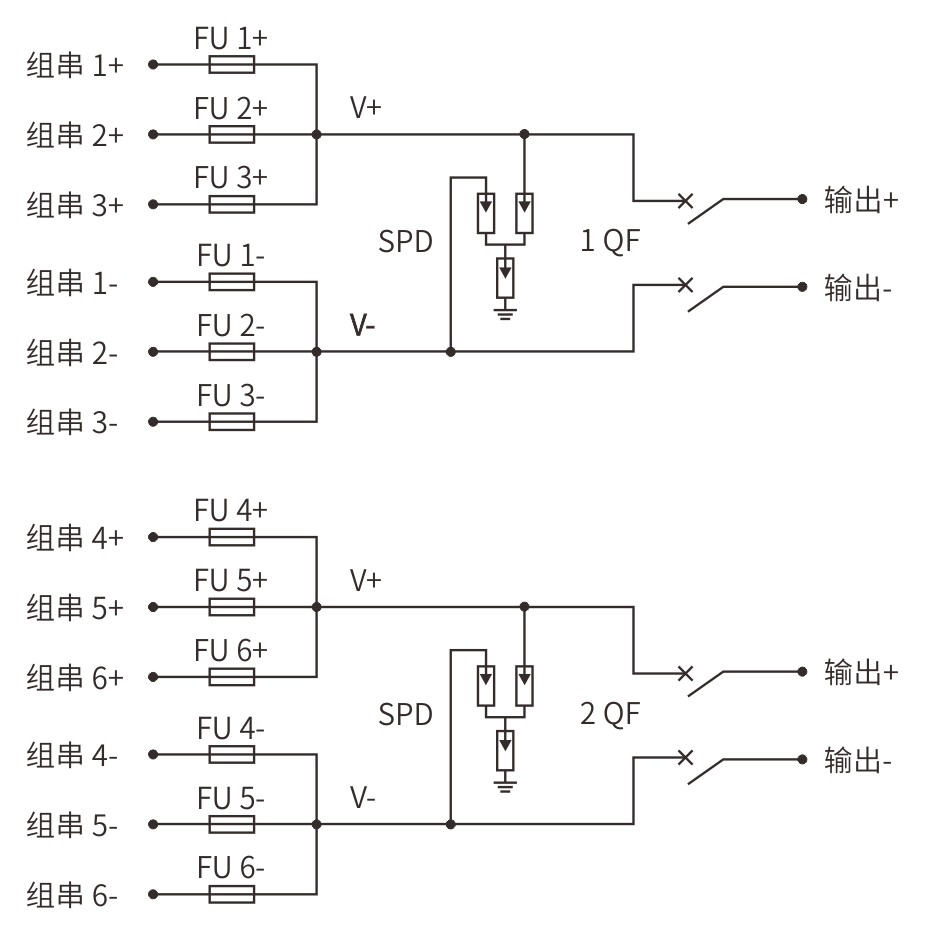

Schéma de câblage |
| entrer | 6 voies |
 |
| Sortir | 2 voies |
|
| Tension maximale | 1000V | |
| Courant de court-circuit CC d'entrée maximal | 40A/40A/40A | |
| Courant de sortie maximal | 40A/40A/40A | |

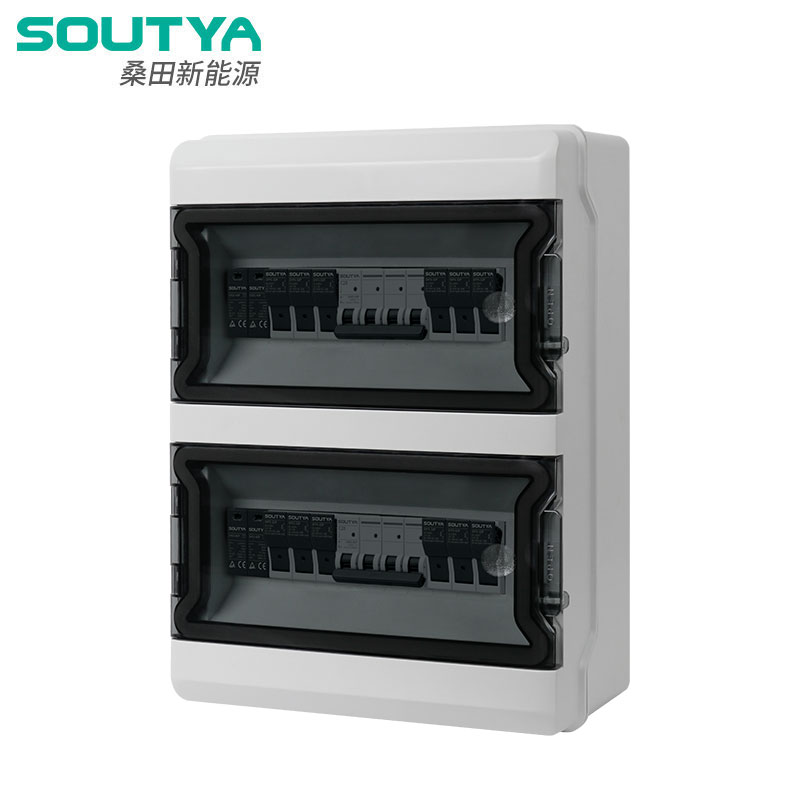

| Paramètres du boîtier de distribution |
||
| Matériel | PC+ABS |
|
| Niveau de protection | IP66 |
|
| Niveau de protection contre les chocs | IK09 |
|
| Taille de la boîte | GNB F01-26 ; L 296 x l 390 x H 130 mm |
|
| Interface d'entrée de câble | PG09, 2,5 - 16 mm 2 |
|
| Interface de sortie de câble | PG21, 2,5 - 16 mm 2 |
|
| environnement |
||
| Température de fonctionnement | -20°C - +60°C |
|
| humidité | 99% |
|
| Altitude | 2000 m |
|
| Installation | Fixé au mur | |
