| Configuration |
||
 |
 |
 |
| Parasurtenseur CC*2 | Fusible CC*12 pièces | Interrupteur d'isolement CC de type cage*2 |

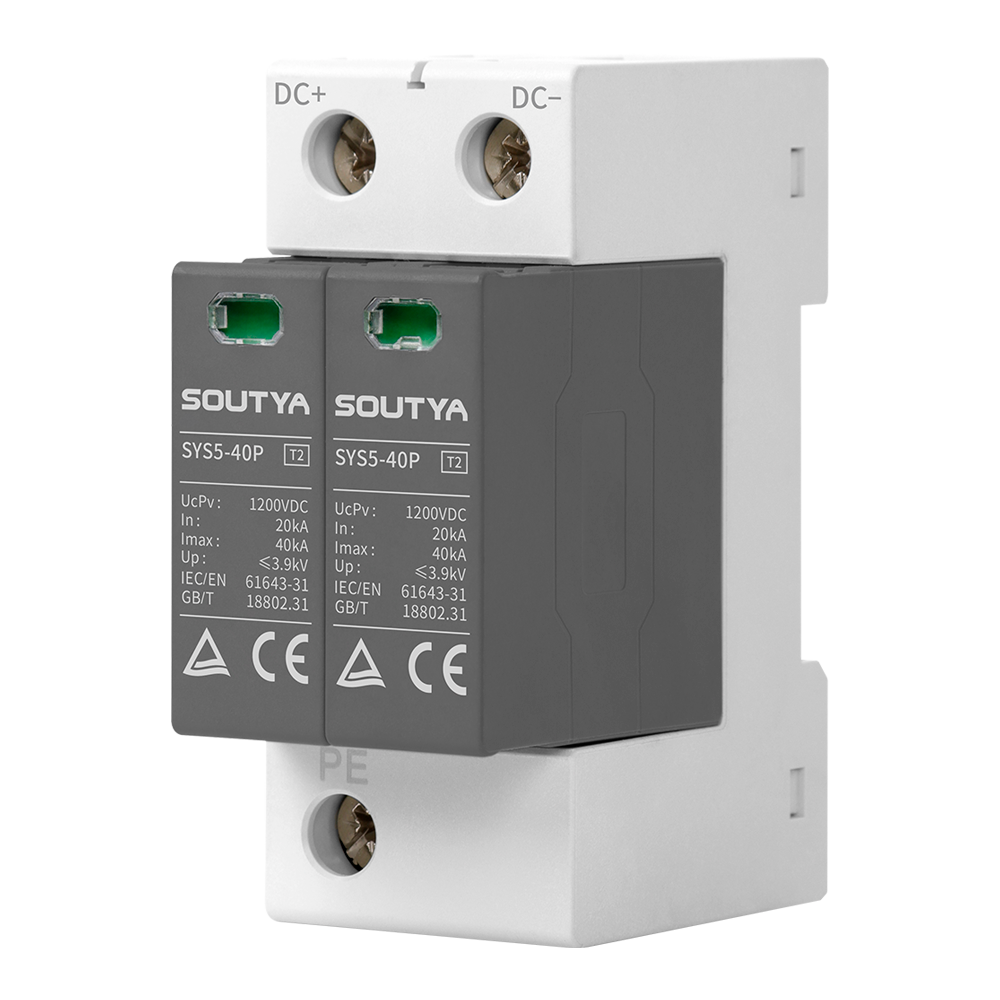

| SYS5-40P/2P ▶ Tension de fonctionnement maximale : 1500 V CC
▶ Norme de mise en œuvre : IEC/EN 61643-31
▶ Courant de décharge maximal : 40 kA
|

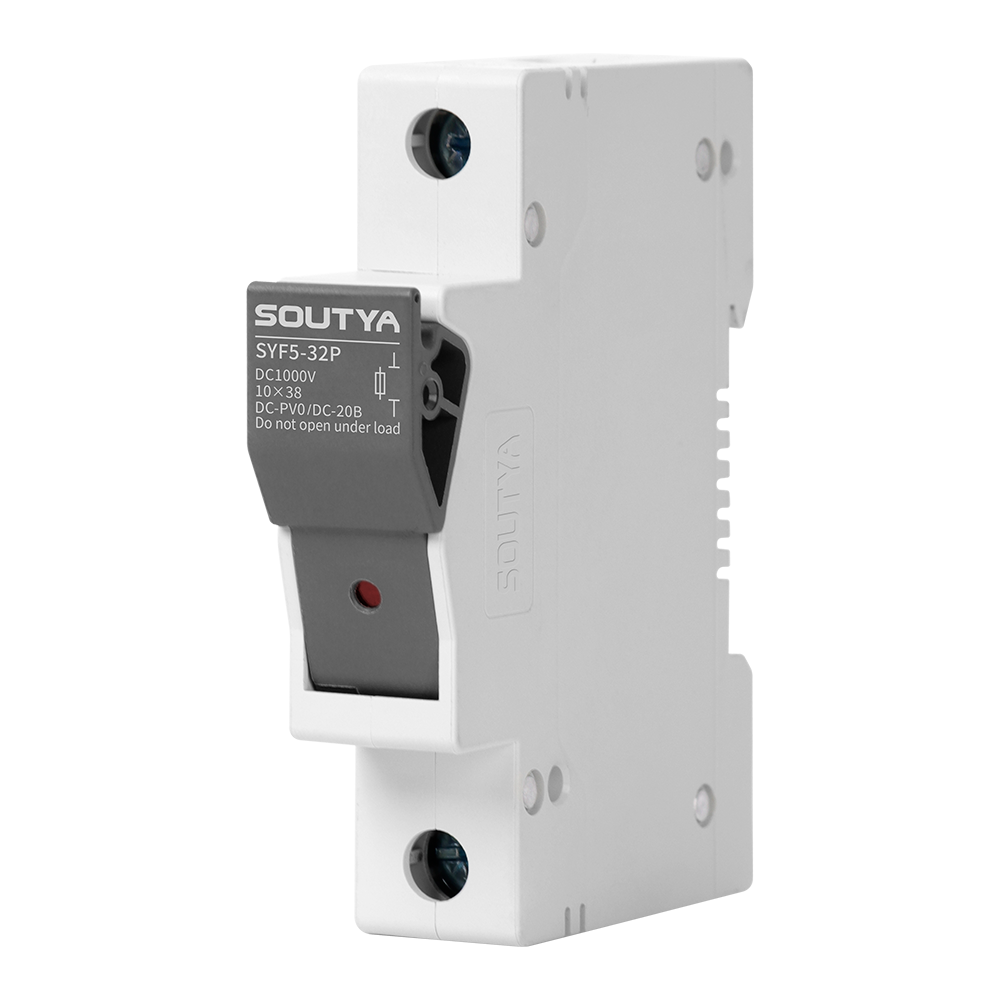

SYF5-32P
▶ Avec indication lumineuse, jugez clairement l'état du fusible
▶ Tension de fonctionnement nominale : 1000 V CC
▶ Spécifications du noyau du fusible : 10x38mm, 16A
|

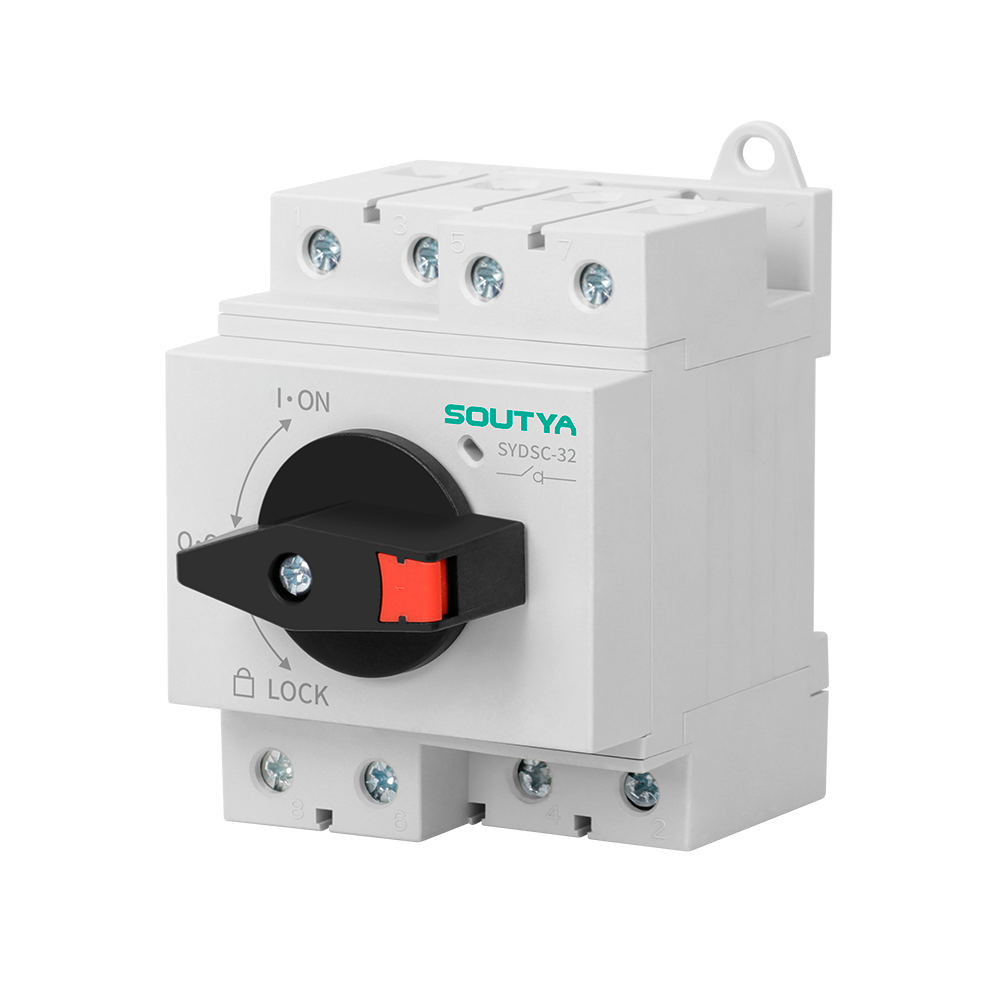

SYDSC-32
▶ Tension d'isolement nominale : 1500 V CC
▶ Courant nominal : 32 A
|

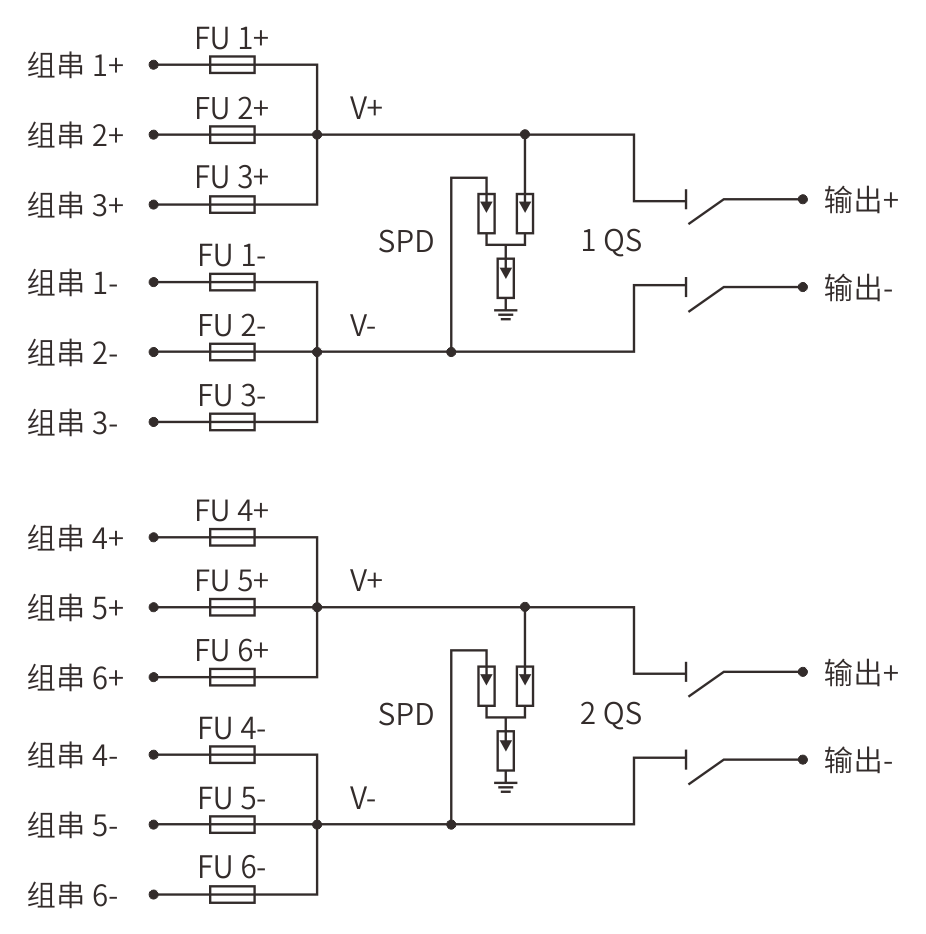

| Spécification | Entrée 6 voies/sortie 2 voies 1000 V CC (Configuration 1) | Schéma de câblage |
| entrer | 6 voies |  |
| Sortir | 2 voies | |
| Tension maximale | 1000V | |
| Courant de court-circuit CC d'entrée maximal | 16A peut être remplacé | |
| Courant de sortie maximal | 32A | |

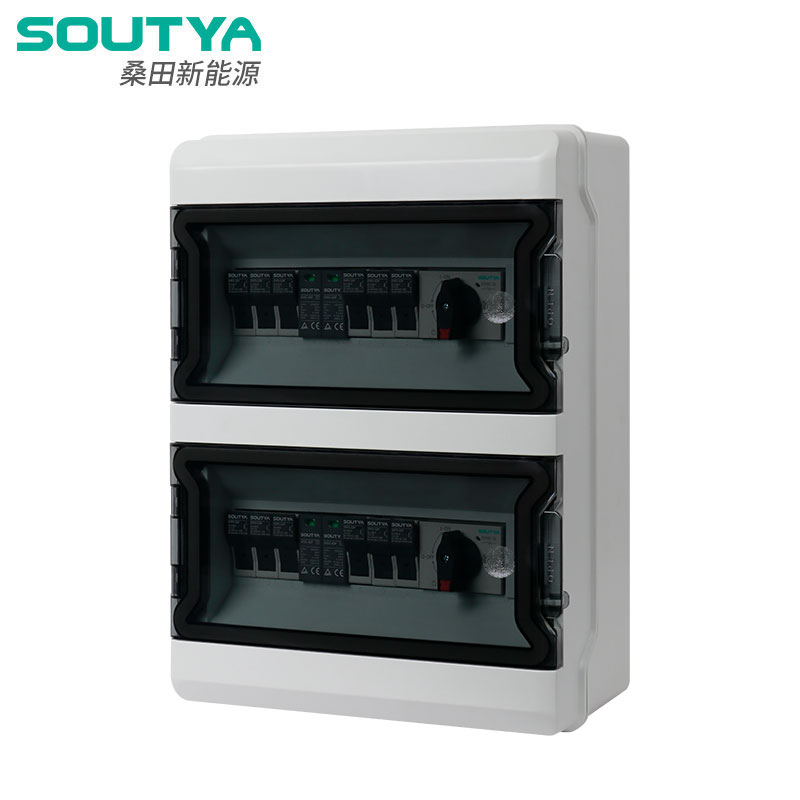

| Paramètres du boîtier de distribution | ||
| Matériel | PC+ABS | |
| Niveau de protection | IP66 | |
| Niveau de protection contre les chocs | IK09 | |
| Taille de la boîte | GNB F01-26 ; L 296 x l 390 x H 130 mm | |
| Interface d'entrée de câble | Presse-étoupe PG09, 2,5 - 16 mm 2 | |
| Interface de sortie de câble | PG21, 2,5 - 16 mm 2 | |
| environnement | ||
| Température de fonctionnement | -20°C - +60°C | |
| humidité | 99% | |
| Altitude | 2000 m | |
| Installation | Fixé au mur | |
