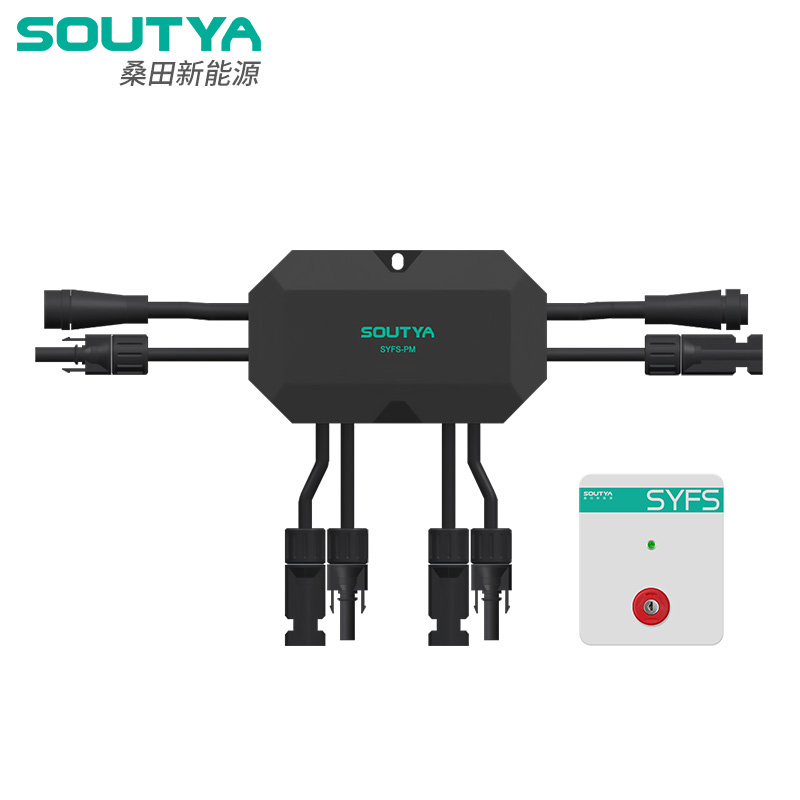

Appareil de mise en sécurité rapide du module PV

Description

CARACTÉRISTIQUES DU PRODUIT：

Le dispositif d'arrêt rapide est conçu pour répondre aux exigences de sécurité incendie des systèmes PV, arrêter rapidement les modules PV dans les situations d'urgence, réduire le risque de choc électrique et résoudre les risques de sauvetage et de maintenance dans les systèmes PV.

CARACTÉRISTIQUES：

▶ Contrôle 24 V CC. Détection précise de la protection contre la surchauffe à 85 °C.

▶ Contrôle PLC. Conforme au protocole de communication PLC SunSpec ^TM .

▶ En adoptant une technologie de conception redondante, la fiabilité du dispositif d'arrêt rapide est plus élevée.

▶ Matériau ignifuge V-0/résistant aux UV.

▶ Le produit est résistant aux températures élevées, à la corrosion, aux chocs et est sûr et fiable.

▶ Le produit est utilisé dans divers systèmes photovoltaïques à des fins domestiques, industrielles et commerciales.

▶ Conforme aux exigences des normes UL1741 et UL3741.

PARAMÈTRE：

Apparence
Modèle	SYFS-PMS1	SYFS-PMS2	SYFS-PMP1	SYFS-PMP2
Nombre d'entrées PV	1	2	1	2
Tension d'entrée maximale autorisée (V)	80V / 120V		80V
Courant d'entrée maximal autorisé (A)	20A / 25A / 30A
Tension de sortie maximale (V)	80V / 120V	160V / 240V	80V / 120V	160V / 240V
Tension du système (V)	1000V / 1500V
Conformité du contrôle	Cordon d'alimentation 24 V CC		PLC (Sunspec)
Environnement de fonctionnement température	-40℃ ~ +85℃
Courant maximal autorisé de la diode de dérivation	20A / 25A / 30A
Niveau IP	IP67
Connecteurs PV	MC4
Taille	135x78x21mm		110x70x19mm
Longueur du câble (entrée)	160 mm	160 mm / 1200 mm	160 mm	160 mm / 1200 mm
Longueur du câble (sortie)	1200 mm		1200 mm
Standard	NEC690.12-2017; UL1741; IEC/EN62109; IEC/EN61000

Paramètres techniques du contrôleur :

Apparence

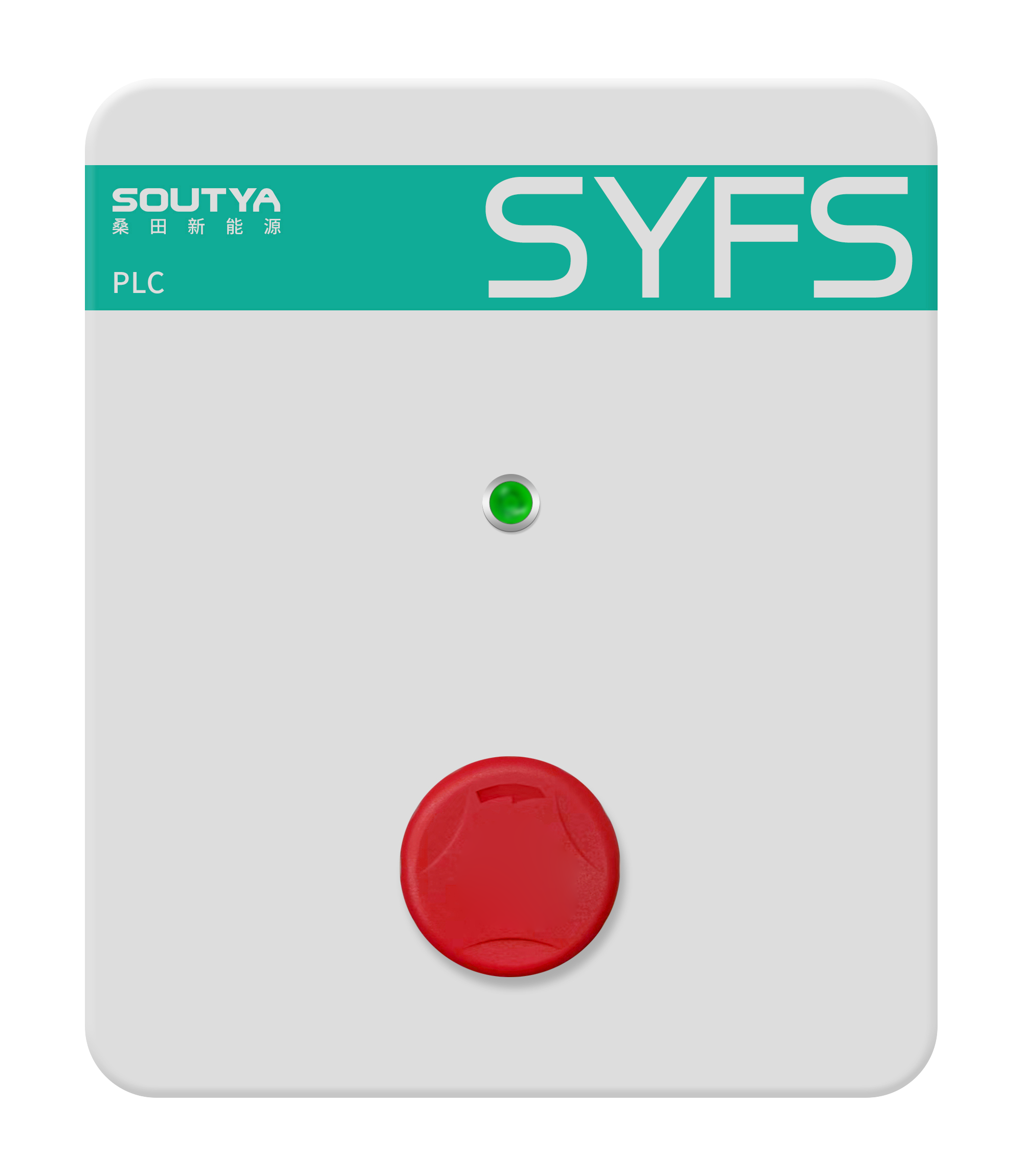

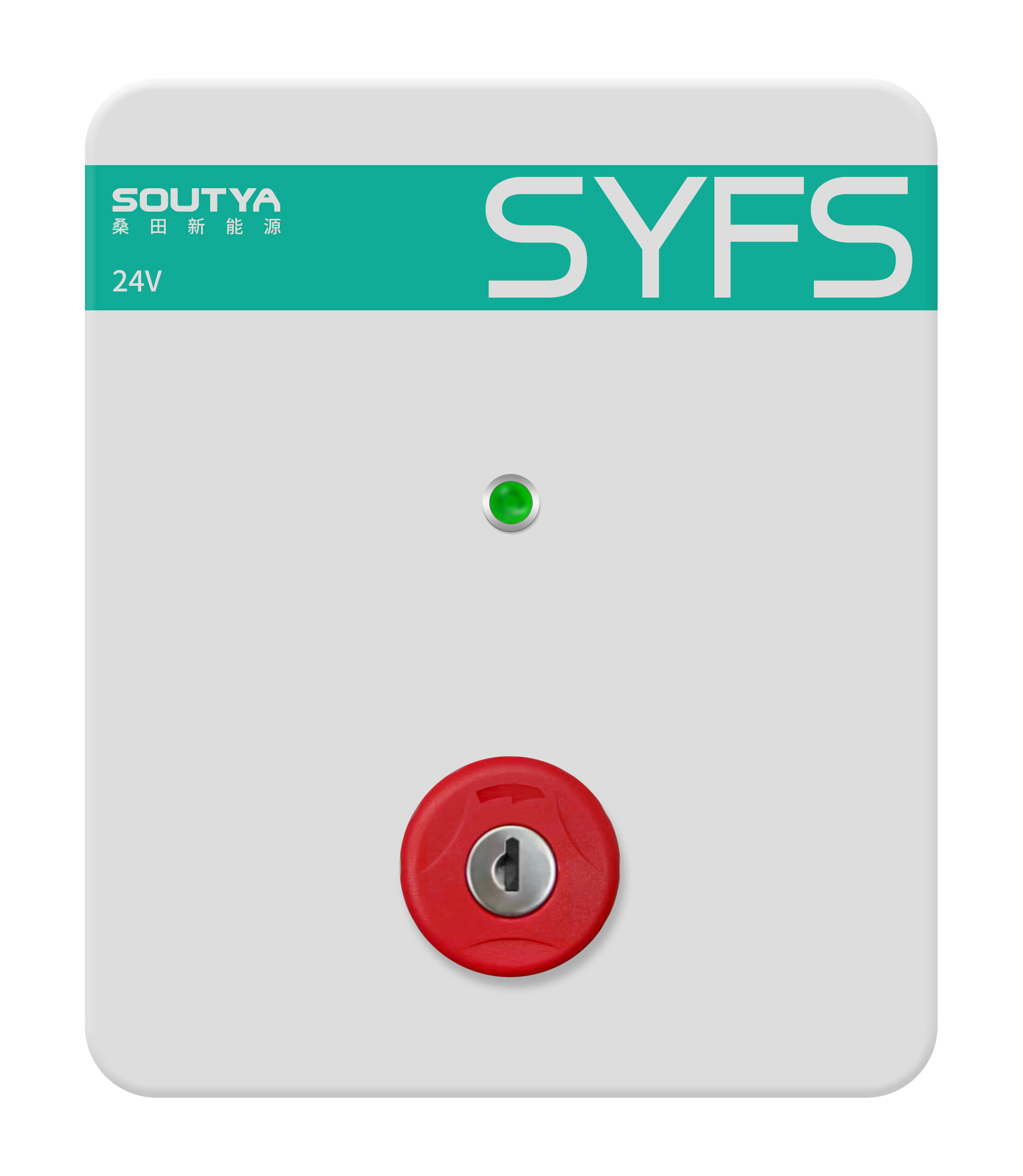

modèle	Contrôleur SYFS-PMSC-80 24 V CC (sans verrouillage)		Contrôleur SYFS-PMSC-80K 24 V CC (avec verrouillage)		Contrôleur PLC SYFS-PMPC-80 (anneau magnétique simple sans verrouillage)		Contrôleur PLC SYFS-PMPC-80K (anneau magnétique unique avec verrouillage)
					Contrôleur PLC SYFS-PMPC-160 (double anneau magnétique sans verrouillage)		Contrôleur PLC SYFS-PMPC-160K (double anneau magnétique avec verrouillage)
Plage de tension d'entrée nominale (A)	Monophasé 100~240VAC
Fréquence nominale (Hz)	50/60 Hz
Tension de sortie (V)	24 V CC				/
Courant de sortie (A)	Composants	1 à 2 cordes	Composants	1 à 2 cordes	/
	2,2 A	(1~2)x2,2A	2,2 A	(1~2)x2,2A
Signal de sortie	Arrêt 24 V				Conforme au protocole de communication PLC SunSpec ^TM
Nombre maximal de dispositifs d'arrêt rapide contrôlables	1 à 1	1 à 2	1 à 1	1 à 2	1 à 1	1 à 2	1 à 1	1 à 2
	100	80	100	80	100	80	100	80
Fonctions de contrôle	Lorsque l'alimentation secteur est activée, le dispositif d'arrêt rapide est activé ; lorsque le bouton d'urgence est enfoncé ou que l'alimentation secteur est déconnectée ou que la température ambiante dépasse 85 °C, le dispositif d'arrêt rapide est désactivé rapidement
Degré de protection du boîtier	IP65
Température de l'environnement de travail	-20℃ ~ +50℃
Dimensions hors tout (mm)	155 × 185 × 107 mm
